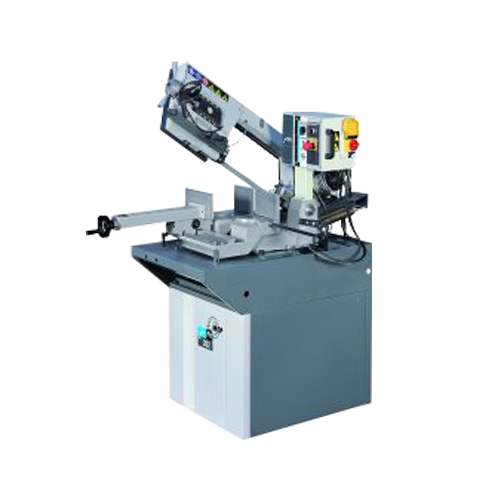

SHARK 332 NC 5.0 Automática


SHARK 332 NC 5.0, serra de fita electro-hidráulica com multimicroprocessador e funcionamento em ciclo automático, semi-automático, semiautomático/ dinâmico e manual (Ciclo automático para cortes de 0° a 60° à esquerda; Ciclo semi-automático, semi-automático dinâmico e manual para cortes de 45° à direita a 60° à esquerda).
– Os ciclos de corte manual ou semi-automático/ dinâmico são desvinculados de qualquer parâmetro programado para permitir a execução de cortes fora da série.
– Máquina com controle numérico com o novo CNC: MEP 50-Windows “CE” Based, projetado pela MEP para a automação das máquinas produzidas por ela.

ALGUMAS CARACTERÍSTICAS:

– Interface com o usuário provida de mostrador com tela de toque de 7 polegadas e botões mecânicos, para as funções operacionais da serra, que garante uma utilização confiável, simples e intuitiva, além do controle de todos os parâmetros de corte em tempo real.
– Consola com todos os comandos centralizados, montada num braço articulado para ser colocada com facilidade em todas as posições de trabalho para o controlo dos comandos e do botão de EMERGÊNCIA.
– Registo de alarmes e erros com a possibilidade de ver a história dos eventos ocorridos.
– Inversor electrónico para a regulação contínua da velocidade da fita (de 15 a 100 m/min.).
– Centralina hidráulica, de última geração, de elevada eficiência e baixo consumo de energia.
– Sistema de alimentação com curso de 600 mm (repetível para cortar em qualquer comprimento), com motor montado em rolamentos cónicos contrapostos pré-carregados e contraporca de recirculação de esferas.
– Posicionamento do cabeçote de corte e movimentação do carro alimentador mediante joystick.
– Aquisição automática da posição de início do corte.
– Transdutor electrónico de tensão da serra.
– Controlo automático da força de corte com servo-válvula montada directamente no cilindro.
– Tanque para o líquido refrigerante montado no pedestal, com par de electrobombas de alto caudal para a lubrificação e refrigeração da fita e gaveta para as aparas que pode ser substituída por um eliminador de aparas motorizado (OPCIONAL).
– Preparada para a montagem do kit de lubrificação mínima da serra (OPCIONAL) além da lubrificação tradicional com óleos emulsionáveis presente de série.
– Dispositivo munido de escova para a limpeza de lâminas.
– Máquina preparada para a deslocação com transpallet.
– Fita bimetálica para maciços e perfilados.
– Chaves, manual de instruções e para o pedido de peças sobresselentes.

PDF

Informação adicional

Sistema Trabalho

Manual,
Semi-Automática – Eletro-Hidráulica,
Automática

Ângulos de Corte

0º / 45º Esq./ 60º / 45º Dir.

Capacidade de Corte Redondos

0º – 300mm
45º – 260mm
60º – 180mm
45º – 200mm

Capacidade Corte Quadrado

0º – 260mm
45º – 250mm
60º – 170mm
45º – 180mm

Capacidade Corte Retangulo

0º – 330x260mm
45º – 270x200mm
60º – 170x170mm
45º – 200x160mm

Abertura Morsa

335mm

Fita de Corte (mm)

3320 x 27 x 0,9

Motor

2,2Kw

Variador de Velocidade

15:100 m/min

Tensão elétrica

400v Trifásico

Tipo de refrigeração

Água + Óleo de Corte
ou
Micro Lubrificação

Comprimento

± 2030mm

Largura

± 2300mm

Altura

± 2030mm

Peso

± 1190kg
